分析催化剂对硬质聚氨酯泡沫脱模性模流动性的影响

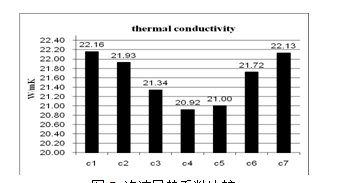

　　从图1可以看出，催化剂对导热系数的影响明显，各催化体系泡沫导热系数大小顺序为：C4<C5<C3<C6<C2<C7<C1。

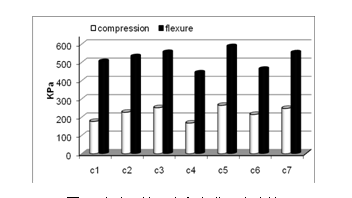

　　图2泡沫压缩强度和弯曲强度比较

　　从图2我们可以比较出各催化体系泡沫的压缩强度大小顺序为：C5>C3=C7>C2>C1>C6>C4，弯曲强度大小顺序为：C5>C3=C7>C2>C6>C1>C4。

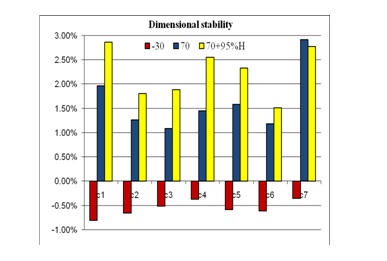

　　图3尺寸稳定性比较

　　从图3可以看出， -30℃下泡沫尺寸稳定性顺序（从左至右稳定性依次变差）为：C4=C7>C3>C5>C6=C2>C1，70℃下顺序为：C3>C6>C2>C4>C5>C1>C7，70℃和95%湿度下顺序为：C6>C2>C3>C5>C4>C7>C1。

　　催化剂对泡沫脱模性能的影响

彩票777　　本实验通过考察脱模后泡沫厚度增加率来比较各催化剂对泡沫脱模性能的影响。图4 为泡沫厚度增加率随脱模时间的影响。

彩票777　　图4 泡沫厚度增加率

　　从图4可以看出，各催化体系泡沫厚度增加率大小顺序为：C6<C4<C2<C3<C1<C7<C5。
